Диагностические возможности компьютерной ортопантомографии

Среди современных методов рентгенодиагностики заболеваний челюстно-лицевой области широкое применение получил метод компьютерной ортопантомографии (ОПТГ), позволяющий не только диагностировать патологию, но и при объективном анализе избирать рациональный план лечения.
Диагностические возможности этого метода достаточно широки,  однако до настоящего времени оценка ОПТГ осуществляется визуально, без количественного анализа, а значит, в определенной степени субъективно. Количественный анализ ОПТГ возможен только при нанесении контрольных (вертикальных и горизонтальных) линий отсчета, позволяющих получать линейные и угловые величины с последующим их использованием для изучения соотношения челюстей, зубных рядов и зубов, анализа положения элементов, степени деформации или смещения нижней челюсти.
Используя описательный метод оценки ОПТГ, Абдазимов А.Д. (1973г.)  применял его для диагностики и оценки результатов лечения зубочелюстных  аномалий со смещением нижней челюсти, а Оспанова Г.Б. (1973г.) – для определения костного дефекта в зоне расщелины верхней челюсти, исправления носовой перегородки, асимметрии альвеолярных отростков, скученности зубов и оценки плотности костной ткани.
Ортопаномограммы получают на панорамных томографах 1-го поколения с использованием обычной рентгеновской пленки, на рентгенографах ORTHOPHOS с компьютерным обеспечением и аппаратах последнего поколения, осуществляющих съемку в цифровом режиме.
Обычные пантомографы старого поколения имеют ряд существенных недостатков: не имеют автоматического выбора параметров экспозиции, выбора оптимальной дозы облучения, архивирования изображений. Они имеют 1-2 программы обеспечения съемки, постоянную траекторию движения орбиты и не достаточно надежную фиксацию аппарата и позиционирования головы пациента. Ортопантомограммы, полученные на рентгеновской пленке не всегда и не во всех участках имеют четкое изображение; нижние края орбит, суставные головки и наружный слуховой проход иногда не попадают в зону съемки, что не позволяет проводить   горизонталь, необходимую для графического анализа ОПТГ.
Панорамные рентгенографы с компьютерным обеспечением представляют разнообразные возможности для проведения функциональной диагностики на четких высокоинформативных изображениях. Такие аппараты имеют оптимальные параметры экспозиции, устанавливающие ее автоматически или после предварительной обработки изображения в стандартной программе панорамной съемки. Наличие в них мультиимпульсного генератора, вырабатывающего жесткое излучение, позволяет индивидуально выбирать минимальное облучение для каждого пациента перед началом рентгеновской съемки за счет автоматического выбора дозы. Архивирование изображения выполняется компьютером и позволяет в различных режимах менять плотность, контрастность и масштаб, сохраняя исходное изображение. Съемка осуществляется только скоординированными медленными круговыми движениями, причем орбита съемки постоянно смещается. Траектория движения рассчитывается индивидуально для каждого пациента микропроцессорами.
Для получения качественных ОПТГ необходимо точное и надежное позиционирование пациентов. Оно достигается 3-х точечной системой фиксации. Специальная накусочная пластинка или контактный сегмент, подбородочная, височные и лобные опоры обеспечивают надежную фиксацию головы пациента. Благодаря световому центратору можно быстро и точно определить Франкфуртскую горизонталь и срединную сагитталь. Это исключает размытость изображения и “техническую” асимметрию элементов.
Цифровые ортопантомографы по окончании съемки высвечивают все установленные параметры, время и дату съемки на цифровом индикаторе. Записывается установка аппарата по высоте, настройка лобовой скобы и ростровый размер височных опор. Это дает возможность при повторной съемке даже через большой промежуток времени моментально восстановить все соответствующие параметры настройки аппарата.
В цифровых панорамных рентген-аппаратах и аппаратах для телерентгенографической съемки вместо пленочной кассеты используется однострочный формирователь сигнала, позволяющий получать двухмерные изображения. Цифровые аппараты более компактны, экономят время и значительно снижают лучевую нагрузку. Такие аппараты для панорамной съемки уменьшают дозу облучения по сравнению с обычными  пленочными аппаратами  на 30%, а цифровые аппараты для телерентгенографической съемки – на 70%. При внутриротовой R-графии всего прикуса поверхностная экспозиционная доза составляет 4-5 рад., а при ОПТГ – 0,4-0,5 рад.. Изображение на экране появляется моментально, а возможные ошибки при съемке компенсируются компьютером. Используемая в этих аппаратах программа SIDEXIS автоматически архивирует изображение и управляет данными пациентов. По желанию она может работать вместе с программой управления клиники.
Программа SIDEXIS позволяет увеличивать нужные фрагменты изображения и делать их более информативными,  используя режимы инверсного, псевдоцветного и рельефного отображения.
Телеренгенограммы, ОПТГ и томограммы височно-нижне-челюстных суставов мы получали на цифровых аппаратах ORTHOPHOS Plus Ceph, позволяющих использовать четыре проекции в режиме телерентгенографии и 16 программ панорамной съемки, включая симультанную (послойную) томографию ВНЧС.
Конструктивным отличием аппаратов нового поколения являются плавающие (не фиксированные) центры вращения моноблока, перемещающиеся по сложным траекториям движения системы, позволяющим выделять различные слои анатомических отделов черепа в зависимости от индивидуальных особенностей лица человека. Источник измерения в современных конструкциях направляет R-лучи почти перпендикулярно к снимаемому участку с минимальным отклонением от горизонтали (до 7 градусов). Эта особенность аппаратов сводит к минимуму искажения, возникающие неточностью установки головы исследуемых пациентов.
Методика съемки (основные требования к установке пациента).
Основной ориентир – положение подбородочного упора, который должен находиться в основной позиции и обеспечивать симметричное расположение головы пациента строго по трем взаимоперпендикулярным плоскостям под контролем зеркал и световых центраторов.
Окклюзионная плоскость должна проходить на 3-5 градусов вниз от горизонтальной плоскости (Оr – Роr).
Шейный отдел позвоночника должен быть выпрямлен, а плечи максимально опущены. Съемные протезы, серьги, кулоны, цепочки перед съемкой снимаются. Голова фиксируется лобным и теменными фиксаторами, а язык во время съемки должен быть прижат к небу для уменьшения воздушной подушки под куполом неба.
Эти правила позволяют избежать наложения теней других анатомических структур, не являющихся предметом изучения  и искажающих зону изучения.
Нарушение этих правил приводит к искажению получаемого изображения, а следовательно, и к необъективной диагностике. Так, неправильная установка подбородочного упора приводит к искажению наклона окклюзионной  плоскости, центральные отделы челюстей становятся размытыми, зубы удлиняются или укорачиваются. Костная ткань вокруг зубов теряет четкость, исчезает ее трабекулярный рисунок.
Нарушение в установке шеи приводит к появлению тени шейных позвонков в виде широкой интенсивной полосы, перекрывающей изображение передних зубов и центральных отделов челюстей.
Несимметричная установка головы без лобно-теменных фиксаторов может искажать количественную характеристику изменений анатомических деталей, приводить к раздвоению контуров челюстей, симулировать деформацию и даже линию “перелома”.
Для демонстрации наиболее типичных ошибок позиционирования головы пациента приводим несколько схем ОПТГ, иллюстрирующих эти ошибки и причины их возникновения.

Рис.1. В центре панорамного изображения видна непрозрачная область пирамидальной формы.
Причина. Пациент сгорбился, позвоночник был изогнут, в результате чего тень от него наложилась на центральную часть снимка.

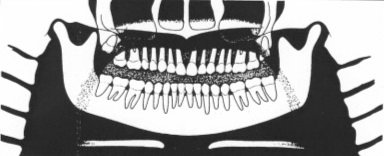

Рис.2. Темная тень в зоне верхней челюсти ниже неба; верхушки зубов в/ч затенены.
Причина. Язык пациента неплотно прижат к небу.

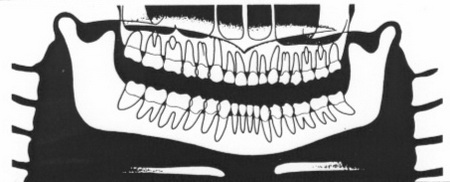

Рис.3. Зубы, расположенные с правой стороны от средней линии, кажутся широкими, а с противоположной стороны – суженными. Ветвь челюсти справа кажется шире, чем слева. Отличаются размерами и мыщелковые отростки.
Причина. Голова пациента развернута в одну сторону (вправо или влево), в результате чего нижняя челюсть асимметрично вышла за пределы выделенного слоя изображения.

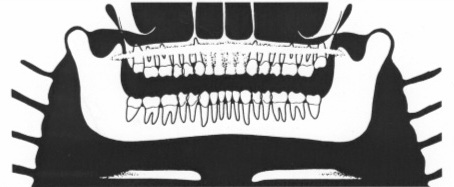

Рис.4. Верхние резцы не в фокусе и размыты; изображение твердого неба налагается на верхушки зубов верхней челюсти; оба мыщелковых отростка могут оказаться за пределами края съемки.
Причина. Голова пациента и лоб отклонены вверх и назад; подбородок выступает вперед.

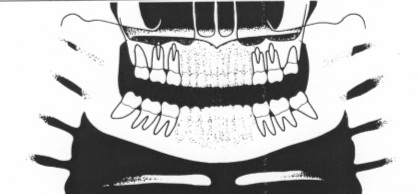

Рис.5. Верхушки нижних резцов не в фокусе и размыты; тень от подъязычной кости налагается на передние зубы нижней челюсти; мыщелковые отростки, расположенные в верхней части ОПТГ, могут оказаться срезанными; изображения премоляров сильно перекрываются.
Причина. Голова пациента наклонена вниз; подбородок удален от трубки, а лоб приближен.

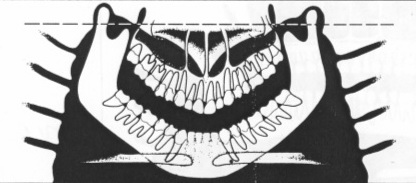

Рис.6. Передние зубы в обеих зубных дугах не в фокусе; они кажутся размытыми и расширенными; слишком заметна тень от нижней челюсти.
Причина. Пациент слишком удален кзади от выделенного слоя изображения.

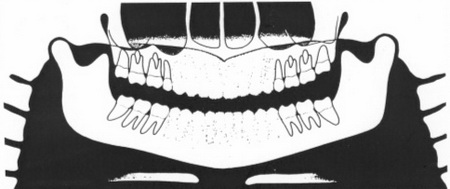

Рис.7. Ветви челюсти перекрыты наложением изображения позвоночника; передние зубы обеих челюстей не в фокусе, размыты; перекрывается изображение  премоляров.
Причина. Голова пациента слишком смещена вперед по отношению к выделенному слою изображения.

Относительно использования внутриротового межрезцового фиксатора при получении ОПТГ мы считаем необходимым отметить следующее.
Проведенные нами сравнительные исследования на ОПТГ с сомкнутыми в Ц.О. зубными рядами и с их разобщением межрезцовым фиксатором у одних и тех же исследуемых показали изменения положения суставных головок в сагиттальном  направлении. Это объясняется вертикальным разобщением зубных рядов не только толщиной межрезцового фиксатора, но и степенью резцового перекрытия. Так, разобщение зубных рядов, а следовательно и смещение суставных головок, у лиц с глубоким прикусом было более значительным, чем у лиц с прямым прикусом (при стандартной толщине резцового фиксатора).
Это обстоятельство особенно важно при определении межальвеолярного расстояния на беззубых фрагментах челюстей в случаях планирования имплантации, где необходима истинная объективная информация об этом расстоянии, определяющим высоту абатмента и толщину протетической конструкции. В тех случаях, когда расстояние от вершины альвеолярного гребня до антогониста будет превышать внутрикостную часть имплантанта, такое соотношение с точки зрения биомеханики не будет в пользу благоприятного прогноза. Для достижения соотношения 1,5 к 1,0 перед имплантацией потребуется предварительное проведение синуслифтинга или наращивания альвеолярной части кости.
Получение ОПТГ без разобщения зубных рядов межрезцовым фиксатором и получение истинного межальвеолярного расстояния в беззубых фрагментах челюстей позволяет рекомендовать нам эту методику для широкого  применения в случаях планирования не только имплантации, но и при лечении различных форм деформации зубных рядов и ориентации протетической или окклюзионной плоскости.
Известный авторитет в области рентгенологии в стоматологии профессор Н.А. Рабухина утверждает, что ОПТГ с разобщенным прикусом необходимо для диагностики кариозных полостей. В остальных случаях челюсти должны смыкаться в привычной окклюзии (1989г.).
При обработке методики получения ОПТГ первоначально мы исспользовали качественный череп, предварительно промаркировав его свинцовыми дробинками диаметром в 3мм, закрепленными с помощью пластилина в основных измерительных точках (Or, Go, Gn, Sna и др. рис.№8).

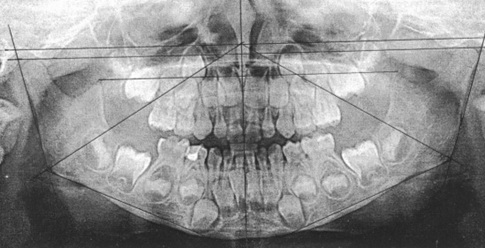

Рис. 8

Изменяя положение черепа, режим съемки и другие параметры, мы достигли минимального искажения используемых маркеров и расстояния между ними по вертикали и горизонтали под контролем сравнительной оценки на черепе и ОПТГ.
В результате такого предварительного изучения мы добились максимального приближения к рекомендациям фирмы производителя и в последующих исследованиях придерживались избранному режиму получения ОПТГ, сохраняя его и при повторных снимках.



Расшифровка ортопантомограммы
В настоящее время ортопантомография рассматривается как основной объективный вид рентгенологического исследования при любых видах патологии зубочелюстной системы, представляющий максимальный объем информации в условиях минимального облучения пациентов. Однако, даже качественная ОПТГ требует определенных навыков ее расшифровки. Учитывая широкое применение этой диагностической методики в последние годы и отсутствие должного опыта ее чтения и интерпритации, особенно у начинающих исследователей, мы сочли необходимым изложить методику расшифровки ОПТГ более подробно. Это объясняется тем, что рентгенологи не сопровождают ортопантомограммы профессиональным описанием и оценку получаемой информации стоматологи производят самостоятельно, полагаясь на свой опыт.
В основу мы положили известную методику Н.А. Рабухиной, рекомендации других исследователей и свой 30-летний опыт.

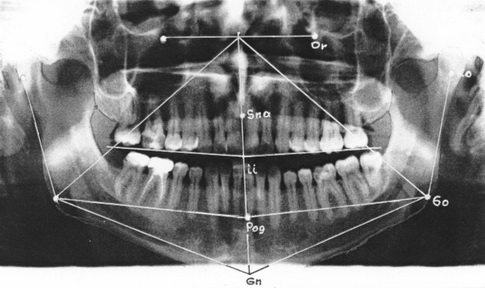

ОПТГ представляет собой сложную для расшифровки рентгенограмму (рис.9), на которой ряд анатомических деталей искажается, изменяет свою форму и размеры.

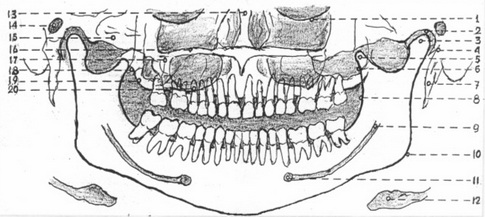

Рис.  9     Схема  ортопантомограммы

1.    Нижний край орбиты.  2. Вершина суставной ямки.  3. Суставная головка нижней челюсти.  4. Глазерова щель.  5.  Венечный отросток нижней челюсти.      6. Передне-боковая стенка верхне-челюстной пазухи.  7.Шиловидный отросток височной кости.  8. Внутренний край ветви нижней челюсти.  9. Нижне-челюстной канал.  10. Угол нижней челюсти.11. Подбородочное отверстие нижне-челюстного канала.  12. Подъязычная кость.  13. Внутриносовая перегородка.  14. Наружный слуховой проход.  15. Скуловая дуга.  16. Твердое небо.   17 Скуловая кость.  18. Крыловидный отросток клиновидной кости.      19. Верхне-челюстной бугор.  20. Дно верхне-челюстной пазухи.

Все анатомические образования на ортопантомограммах увеличены как по горизонтали, так и по вертикали, однако их соотношения соответствуют истинным. Величина горизонтального увеличения преобладает над вертикальным и не совсем одинакова в центральных и боковых отделах челюстей. У большинства моделей аппаратов увеличение анатомических деталей в области центральных зубов, равны 20%, а в области нижнечелюстных углов достигают 30 – 35%.
На изображение верхней челюсти и верхнего зубного ряда наслаиваются две горизонтальные линии – тень корня языка, идущая плавным дугообразным изгибом вниз, которая пересекает нижние трети верхне-челюстных синусов, симулируя их затемнение, и тень твердого неба, располагающаяся выше первой, более интенсивная и менее изогнутая. Она переходит по краям в тень небной занавески, отбрасывающейся с обеих сторон ( рис. 10 ).


“Плотность” теневого изображения обеих челюстей на ОПТГ не однородна по вертикали. На уровне премоляров проходят воздушные полосы, создающие картину пониженной плотности костной ткани, которые не следует трактовать как проявление патологических изменений. Верхнечелюстные пазухи на стандартных ОПТГ отображаются одновременно и в прямой, и в боковой проекциях. На снимках видны как боковые, так и задние их стенки, отстоящие на расстоянии друг от друга. Височно – нижнечелюстные суставы также отображаются в косо – боковой, а не в истинно боковой проекции. Контуры костных элементов сочленений и рентгеновской суставной щели в горизонтальной плоскости вытянуты по сравнению с истинными. Такую же проекцию имеют ветви нижней челюсти и ее отростки, которые разворачиваются на плоскости рентгеновской пленки.

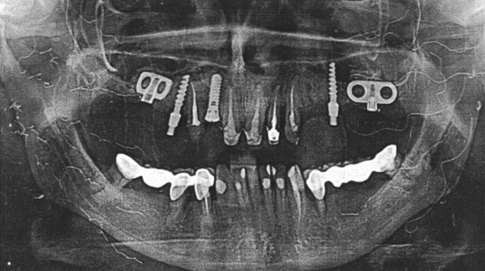

На правильно произведенной ОПТГ отображаются обе челюсти, венечный и мыщелковый отростки нижней челюсти, височно – нижнечелюстные суставы, придаточные пазухи и часть полости носа. Изображение зубов четкое, неискаженное по форме. Хорошо видны их полости, периодонтальные щели, особенно в зоне моляров и премоляров. Можно различить слой эмали покрывающей коронки, кариозные и другие дефекты. В альвеолярных отростках челюстей, в том числе и в межальвеолярных гребнях, виден ход костных балок, каналы интерсентальных артерий, участки резорбции, очаги пятнистого остеопороза. Легко обнаруживаются околокорневые кисты и гранулемы, линии перелома, очаги резорбции воспалительного и опухолевого характера, оссифицированные периостальные наслоения. Видны просвет и стенки нижнечелюстного канала, его отверстия, тени бугристостей на месте прикрепления мышц в области ветви нижней челюсти, скуло – альвеолярный гребень верхнечелюстной кости. Хорошо определяется взаимоотношение корней зубов и имплантантов с дном альвеолярной бухты (рис.11).

Только небные корни проецируются на фоне воздушного пространства пазух (рис.12). Более трудно прослеживается внутренняя стенка верхнечелюстного синуса, на которую наслаиваются передние отделы решетчатого лабиринта.
Межальвеолярные перегородки, как и на других видах рентгенограмм выявляются по медио – дистальным границам. Однако, сквозь тень коронок и шеек зубов, как правило, можно увидеть их щечно – язычные отделы, наслаивающиеся на тень зубов.

На стандартных ОПТГ стенки орбит, даже нижняя захватываются не всегда. Головки мыщелковых отростков на этих снимках меняют свою форму, их передний полуцилиндр кажется вытянутым в горизонтальном направлении и имеет выступ у переднего полюса, отображающий бугристость, к которой прикрепляется сухожилие боковой крыловидной мышцы. Эта бугристость редко видна на боковых томо и зонограммах. Необычная форма головок является следствием того, что они отображаются на ОПТГ одновременно в прямой и боковой проекциях. В отличие от боковых томограмм на ОПТГ выявляются не только нижние края тимпанической площадки, составляющие впадину сустава, но и ее дно. Таким образом, ОПТГ представляет дополнительные сведения о состоянии этого отдела сочленения, которые не дают никакие другие виды рентгенографии. Форма и высота бугорка на снимках передается правильно, а рентгеновская суставная щель вытягивается в медио – дистальном направлении и как бы вся смещается вперед от истинной суставной щели.

С помощью ортопантомографа можно получить и изолированное изображение височно – нижнечелюстных суставов. Для этого пациента устанавливают затылком к подбородочному упору. Если голову пациента установить наружным слуховым проходом в центр подбородочного упора, на снимке удается получить изображение прилегающего к упору височно – нижнечелюстного сустава в боковой проекции и зонограмму средних отделов лицевого черепа, скуловые и верхнечелюстные кости, орбиты, придаточные пазухи носа и его полость.
Грубые изменения костных элементов или “мягких” тканей височно – нижнечелюстного сустава достаточно четко обнаруживаются на ОПТГ, однако, при дисфункциях сочленения данная методика недостаточно надежна. В этом видное преимущество имеет боковая томо- или зонография.
Эффективно использование ортопантомографии в комплексе с другими рентгенологическими методиками при исследовании больных с различными типами деформации лицевого черепа, асимметрией лица и с расщелинами неба и альвеолярного отростка верхней челюсти.

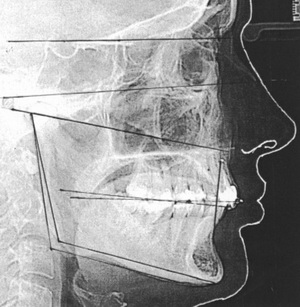

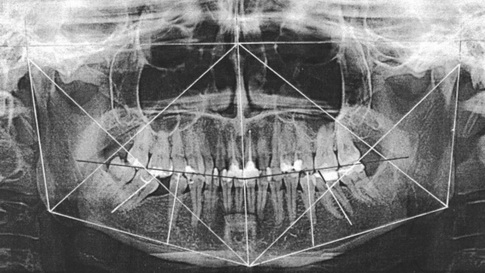

Ортопантомография может быть использована и с целью краниометрии, особенно в сочетании с прямой и боковой телерентгенограммой головы (рис.12).


Возможность получения телерентгенограмм и ортопантомограмм в одном режиме и на одном аппарате так же является преимуществом этой методики.
Низкая облучаемость пациентов в процессе панорамной томографии, благоприятное пространственное распространение рентгеновских лучей, при котором очень ограничены области тела, попадающие в сферу воздействия ионизирующего излучения, позволяют рекомендовать ее как наиболее безопасный способ исследования детей. ОПТГ отображает индивидуальные особенности формирования прикуса у детей и подростков – степень созревания и минерализации зачатков зубов, характер их прорезывания, выявляет дистонию и ретенцию зубов и зачатков, аномалии их формы и размеров, позволяет определить степень формирования корней, выявить вовлечение в процесс фолликулов постоянных зубов при периодонтите временных. На таких снимках легко сопоставляются размеры альвеолярного отростка и мезиодистальной ширины коронок непрорезавшихся зубов, что позволяет прогнозировать возможности их прорезывания (рис.13).

На ОПТГ объективно отображаются взаимоотношения корней зубов с верхнечелюстными пазухами и нижнечелюстным каналом. Исключение составляют лишь небные корни, тени которых видны только на фоне воздушных полостей синусов.
Особую диагностическую ценность и широкое применение имеют ортопантомограммы при генерализованных пародонтитах. Они наиболее правильно позволяют оценить состояние костных отделов пародонта в норме и при патологии, являясь объективным способом регистрации истинной высоты межальвеолярных перегородок. Четко определяются зоны резорбции замыкающих пластинок, участки остеопороза и разрушения костной ткани. Их характеристика дает возможность определять не только количественную сторону поражения, но и активность костных изменений. Преимуществом ОПТГ является возможность оценить состояние пародонта и периодонта на фоне особенностей межзубных контактов.
При вторичной адентии на ОПТГ выявляют характер функциональной перестройки костной ткани,  полноту восстановления костных структур в лунках удаленных зубов как в зоне костной пластинки, так и появление замыкающих пластинок под базисом правильно сконструированных протезов.
Большое диагностическое значение в сочетании с другими рентгенографическими методами исследования имеют ОПТГ при выявлении различных новообразований и диспластических поражений челюстей. Они позволяют прослеживать распространение новообразований из челюстных костей в мягкие ткани подчелюстной области, в зону челюстно – язычного желобка и боковые отделы глотки. При воспалительных поражениях ОПТГ помогают  диагностировать первичный очаг поражения и выявить патологические изменения вокруг зубов, подлежащих хирургическому лечению, констатировать развитие остеомиелита или гайморита. Кроме того, ОПТГ можно и целесообразно использовать для поиска малосимптомных одонтогенных и неодонтогенных заболеваний челюстно – лицевой области.

Авторы: Аржанцев А.П.  Свирин В.В. и др.
